A:步骤:
1、确认产品规格书内INPUT字段是否有揭露所需断路器相关信息,如果未揭露所需断路器类别与电流型号,可依以下步骤进行计算
2、点击链接 https://expo.meanwell.com/cbs/index.html
3、查询官网规格书,依序填入inrush current / T50 (Note 3) / AC current等数值 依计算结果做实际验证
B:计算范例与说明:

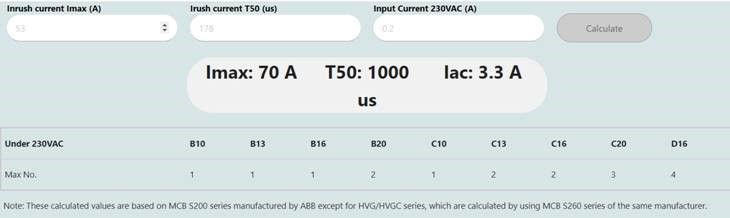

以HLG-600H为例,inrush current为70A,T50为1000us,230VAC的AC current为3.3A;将参数输入后,即可计 算得到以下结果。
其中第一栏为断路器型号,第1码是断路器的分类,第2码是额定电流大小;例如B10表示是B型,额定电流为10A。第二栏则是表示一颗断路器可以连接HLG-600H的最大台数;例如选用B10,则只能接1台HLG-600H,若是选用D16,则可以接4台。
以下是依跳脱电流特性曲线,对断路器的分类做说明:
分类 | 跳脱电流 | 适用场所 |
A | (2~3)*In | 适用于保护半导体电子线路,有小功率电源变压器的测量线路,或线路长且短路电流小的系统。 |
B | (3~5)*In | 适用于住户配电系统,家用电器的保护和人身安全保护。 |
C | (5~10)*In | 适用于保护配电线路,以及具有较高接通电流的照明线路。 |
D | (10~20)*In |
适用于保护具有很高冲击电流的设备,如变压器电磁阀等。 |
搭配明纬的电源供应器,建议至少应使用C型或D型的断路器。(In:额定电流)
Note : 1、MCB数据采用ABB厂牌,相关数据仅提供客户参考
2、旧产品无T50数据请与明纬技术人员联系

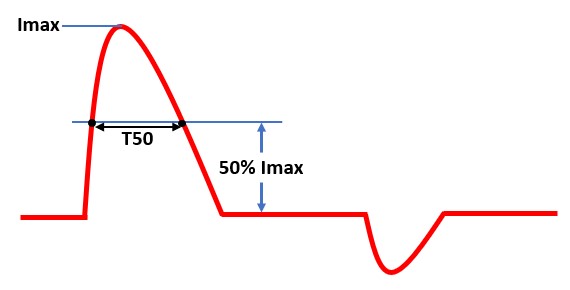

3、T50为50%涌浪电流值的时间
C:涌浪电流抑制器
详细的内容可以参考以下技术文章” ICL-16系列与断路器的介绍及选用方式”
